光纜引入方案

3.6 系列光纖適配器

光纖適配器（Fiber Adapter）用于光纖活動連接器的接續、耦合。根據光纖活動連接器的連接頭選擇型號。按連接頭結構形式可分為：FC、SC、ST、LC、MTRJ、MPO、MU、SMA、DDI、DIN4、D4、E2000各種形式，利用良好燒結技術確保優異強度、穩定度（200～600gf插拔力），適用范圍：
﹡光纖通信網絡(luò )
﹡光纖寬帶接入網
﹡光纖設備、儀器、儀表
﹡光纖局域網及專網

原材料組成：
﹡插芯:高質量高強度日本精工二氧化鋯
﹡陶瓷套, 管、日本精工磷青銅套筒
﹡外部件:多種型號可供選, 擇日本精工.美國安普.美國MOLEX.國產

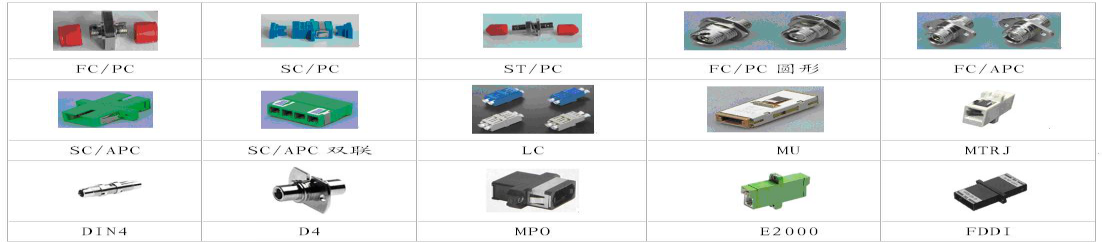

產品分類：

技術指標：

技術指標	國標	企業	典型
插入損耗(dB)	≤0.30dB	≤0.20dB	≤0.10dB
重復性(dB)	≤0.30dB	≤0.20dB	≤0.10dB
互換性(dB)	≤0.30dB	≤0.20dB	≤0.10dB
套筒材料	陶瓷	陶瓷	陶瓷
工業標準	, Bellcore TA-NWT-001209	Bellcore TA-NWT-001209	Bellcore TA-NWT-001209

環境測試：

﹡連續沖撞(4000次) 插入變化小于0.2dB 反射大于45dB
﹡跌落測試: 插入變化小于0.2dB 反射大于45dB
﹡彎曲測試: 插入變化小于0.2dB 反射大于45dB
﹡扭曲測試: 插入變化小于0.2dB 反射大于45dB
﹡插拔耐久性測試: 插入變化小于0.2dB 反射大于45dB
﹡拉伸測試: 插入變化小于0.2dB 反射大于45dB
﹡接頭適配阻力: 200-400gf 200-400gf
﹡振動測試: 插入變化小于0.2dB 反射大于45dB
﹡鹽水噴霧測試: 插入變化小于0.2dB 反射大于45dB
﹡熱沖擊測試: 插入變化小于0.2dB 反射大于45dB
﹡操作溫度: -20℃--+70℃
﹡儲存溫度: -40℃--+70℃光纖跳線,光跳線,光纖連接器,光纖散件,綜合布線,

3.7光纖活動連接器

光纖活動連接器，又稱活接頭、光纖跳線，國際電信聯盟（ITU）建議將其定義為“用以穩定地，但并不是永久地連接兩根或多根光纖的無源組件”（CCITT第VI研究組1992年3月于日內瓦通過）。是用于光纖與光纖之間進行可拆卸（活動）連接的器件.它是把光纖的兩個端面精密對接起來，以使發射光纖輸出的光能量能最大限度地耦合到接收光纖中去，并使由于其介入光鏈路而對系統造成的影響減到最小。系列光纖活動連接器與系列光纖適配器配套使用。插芯材質采用高質量高強度日本精工二氧化鋯陶瓷；外部件多種型號可供選擇日本精工.美國安普.美國MOLEX等. 光纜采用康寧。

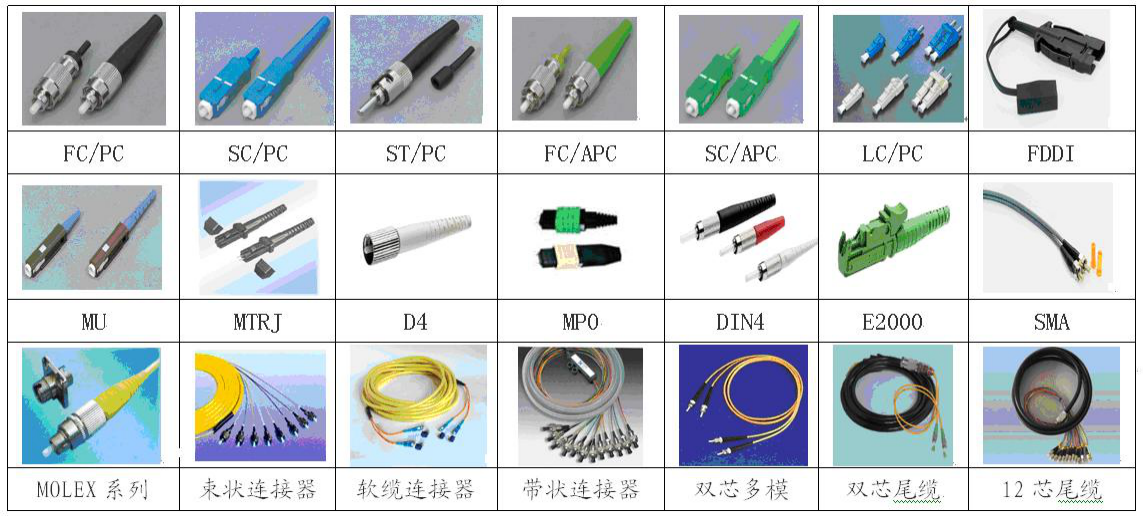

光纖活動連接器按傳輸媒介的不同可分為常見的硅基光纖的單模、多模連接器，還有其它如以塑膠等為傳輸媒介的光纖連接器；按連接頭結構形式可分為：FC、SC、ST、LC、MTRJ、MPO、MU、SMA、FDDI、E2000、DIN4、D4等等各種形式,可在實際應用中參考，并預留70～100mm左右安裝連接空間。
