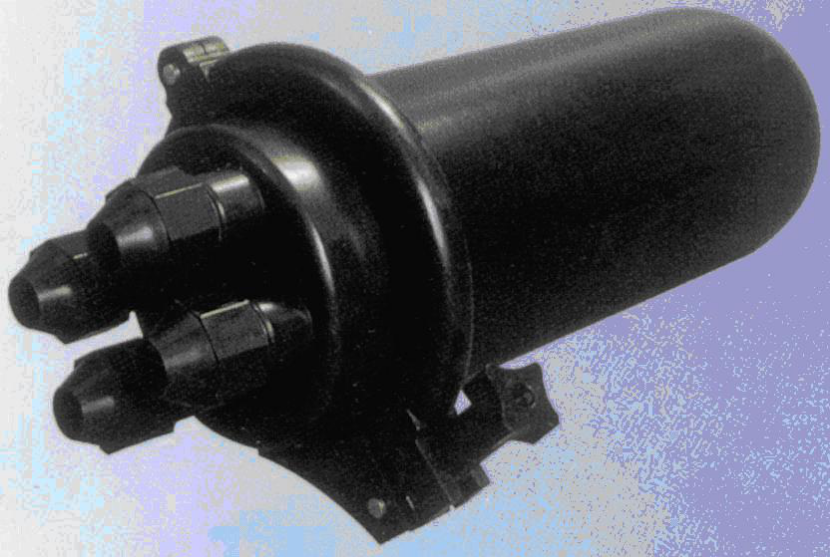

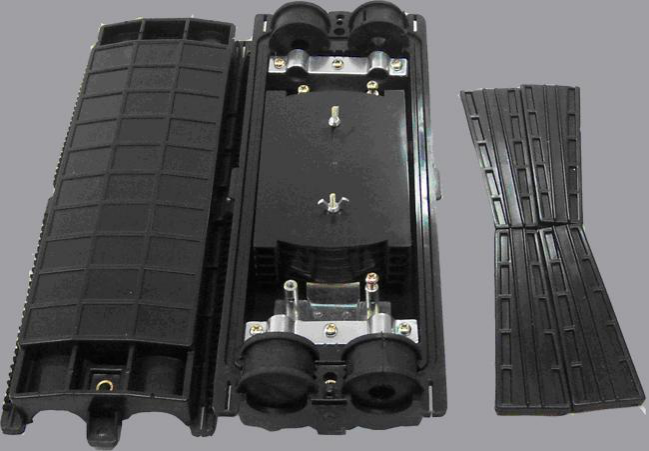

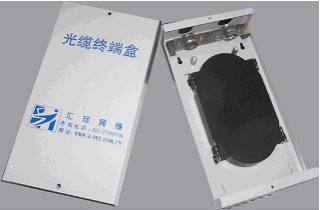

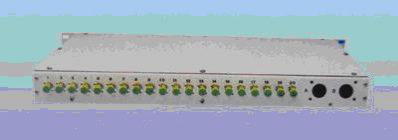

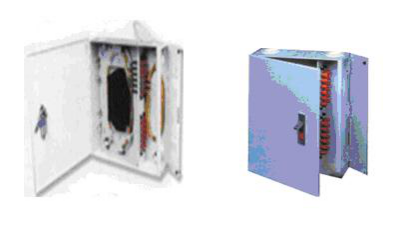

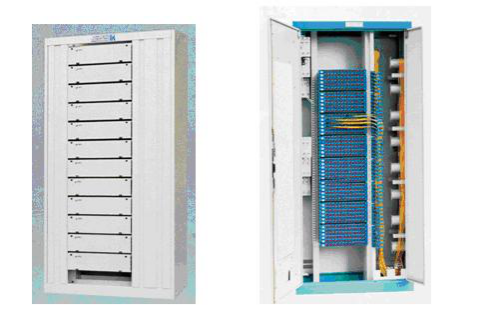

3.3 光纜接頭盒（接續護套、光纜連接器） 光纜接頭盒是用于野外光纜網絡(luò )的架空、管道人井、地下直埋接續或保護光纖接頭的需要。符合YD/T814-1996“光纜接頭盒”的要求。 光纜接頭盒的材質有工程塑料和金屬。目前市場上普遍為工程塑料材質。 光纜接頭盒大致有以下形式： 機械密封式接頭盒： 使用特點: 采用機械式密封，密封性好 配線容量：0～144芯  光纜進出孔數： 0～6( 可以增加) 外觀參考圖：（48芯）                 卡式接頭盒： 使用特點：采用卡式夾箍固定密封,安裝方便、省時，密封性好、水密性好             配線容量：0～436芯  光纜進出孔數： 0～16  外觀參考圖：（72芯） 帽式密封式接頭盒： 使用特點：采用帽式密封，密封性更好 配線容量：0～96芯  光纜進出孔數： 0～4( 可以增加)  外形參考圖：（72芯）            光纜接頭盒： 技術特點： ﹡光纖盤繞芯數：最大, 可達436芯 ﹡光纜進出口數：最大可達八進八出 ﹡盤繞附加損耗: 小于0.03dB ﹡可用于單芯、帶狀光纜拉伸密封性：2000N軸向拉力，不漏氣 ﹡沖擊密封性：16N﹒m沖擊三次，不漏氣無裂痕 ﹡耐電壓強度：15KV DC ﹡大氣壓力：防護等級（EN60529）：IP54，IP58。 ﹡防火等級：UL94 VO  70Kpa-106Kpa ﹡環境溫度-40℃-+80℃ ﹡相對濕度≤85％（+30℃時 3.4 光纜終端盒（箱）       光纜終端盒主要用于光纜的室內終端直通接續和分支接續，可以壁掛、桌面或機柜內安裝使用。本產品盒體采用優質冷軋鋼板制造，外形美觀，內部光纖接續部件采用疊片式結構，使用可靠、操作方便，有多種型號選擇。 根據使用的方式不同可以分成以下幾種類型 光纜終端盒：                       用于常規光纜的室內終端保護、直通接續和分支接續，配備法蘭孔和跳線的過線孔兩種終端出線方式，光纜進出孔數: 2，配線容量:0～8芯，外形尺寸：265×145×44（mm） 19寸標準光纜終端箱                     安裝在19英寸標準的機架上，配備法蘭安裝孔還可以用來安裝分路器，光纜進出孔數:2，配線容量:0～24芯，外形尺寸：標準19英寸×1U 技術指標： 環境溫度 -25℃-+40℃ 相對濕度 ≤85％（+30℃時） 大氣壓力 70KPa-106kPa 絕緣電阻 光纜終端盒金屬構件與光纜金屬加強心之間、光纜金屬構件之間、光纜金屬構件與地 之間的絕緣電阻大于2×104MΩ（測試電壓為500VDC） 抗電強度 光纜終端盒金屬構件與光纜金屬加強芯之間、光纜金屬構件之間、光纜金屬構件與地 之間在直流電壓15KV作用下1min不擊穿、無飛弧現象。 光纖存儲半徑大于45mm時的曲率使用壽命大于20年。 3.5 光纜配線箱（架）       光纖配線箱適用于用戶端光纜理想的終端接入，適用與光通信設備的配線連接，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。也適用于光纜和配線尾纖的保護性連接。          產品特點： ﹡冷軋鋼板電鍍鋅純化，環氧防銹底漆，聚氨酯面漆新工藝。 ﹡壁掛式安裝。 ﹡集光纜的熔接、盤儲、配線三種功能為一體。 ﹡采用正門、側門雙開門結構，布線空間大，便于操作維護。 ﹡熔接盒蓋可翻開，在上面直接安裝，也可取出箱外操作，使用簡單。 ﹡采用裝卸式45傾角的適配器安裝板，可避免活動連接器插頭插拔時產生的強光對人眼的傷害，并使光纖有較大彎曲半徑。 ﹡適用于普通光纜，也適用于帶狀光纜的熔接。 技術指標： ﹡光纖連接器損耗：不大于0.3dB。它包括介入損耗和互換性、重復性、溫度變化等附加損耗，其中介入損耗不大于0.2dB。 ﹡回波損耗： FC/PC≥45dB  FC/UPC≥50dB  FC/APC≥65dB ﹡機箱高壓防護地裝置與機箱間耐壓不小于3000V(直流電)，1min不擊穿、無飛弧 ﹡機箱高壓防護接地裝置與機箱間絕緣，絕緣電阻不小于1000MΩ/500V(直流電) 。 ﹡工作溫度：+5℃~+40℃ ﹡貯存溫度：-25℃~+55℃ ﹡相對濕度：不大于85％ ﹡大氣壓力：70kPa~106kPa 光纜配線架       用于大容量的交換局、CATV光纖系統、光纖通信系統中局端主干光纜的成端和分配，可方便地實現光纖線纜的連接、分配和調度。              產品特點： ﹡19”標準電解板架體，表面靜電噴粉 ﹡可適用于多種光纖連接器的形式 ﹡卡式適配器方式方便安裝，適配器的傾斜安裝，即保證了光纖的曲率半徑又避免光纖傳輸時損傷眼睛    可雙面化操作 ﹡采用熔接配線一體化單元箱設計 ﹡可左右并架、背靠背、靠墻安裝，空間占用少機架配有光纜引入單元箱、過纖單元箱、貯纖單元箱通    過光纜固定單元的簡單調整，可實現上進纜或下進纜提供光纜固定、開剝、保護、接地裝置﹡全程保    護跳纖，并保證其彎曲半徑大于45毫米 技術指標： ﹡工作溫度： -40℃~+60℃ ﹡相對濕度： ≤95％(+40℃)大氣壓力： 70kPa～106kPa ﹡工作波長： 850nm 1310nm 1550nm ﹡光纖連接器損耗（含插入、互換和重復）：≤0.3dB ﹡光纖連接器回波損耗： PC型≥45dB UPC型≥50dB APC型≥60dB ﹡光纖連接器插拔壽命：＞1000次 ﹡機箱高壓防護接地與機箱間耐壓：＞3000VDC/1min不擊穿、無飛弧 ﹡高壓防護接地與機箱間絕緣電阻：＞2x104MΩ /500VDC,
