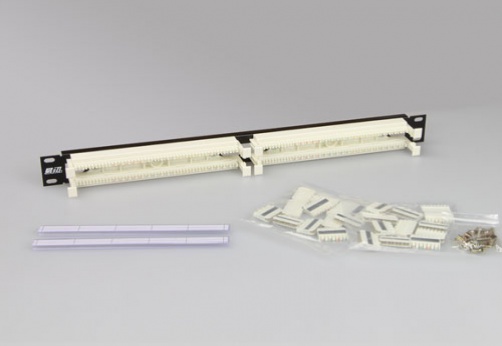

110型機架式語音配線架

[易初?]110配線架適用于數據和語言系統，具有機架或墻掛式結構。110配線架系統為常用的語音數據線纜終端連接配線方式，可用于立式機柜。

[易初®]110配線架適用于數據和語言系統，具有機架或墻掛式結構。110配線架系統為常用的語音數據線纜終端連接配線方式，可用于立式機柜。在配線架上端接垂直主干／水平電纜，然后將110連接器安裝在端接的線對上，用戶就可以用跳線進行連接。配合110連接塊，即可將線纜嵌入打線，此后可將線纜跳線或用110跳線進行跳接和管理。

110配線架受本身結構的限制，通常主要用于百兆網絡(luò )及其以下的應用。目前，110配線架主要用于話音大對數線纜的端接。

110型配線架是由三部分組成：110配線架、標識條、連接塊。其中，連接塊需要單獨訂購，在訂購連接塊時，需按照實際需要訂購：3對連接塊主要用于壓接設備電纜用，目前使用不多；4對連接塊主要用于壓接4對線纜用；5對連接塊主要用于壓接大對數電纜用。

配線架規格為100對，
配線架基座和理線器是堅固的整體結構，材料為阻燃塑料，
配線架基座安裝于一個1U鋼材的背板上，提供安裝螺釘，
4對與5對連接模塊是由阻燃塑料和帶有鍍金IDCs打線端子制成，
可端接線徑22-26AWG的銅纜
額定電流：1.5A。
絕緣電阻：＞1250Ω。
接觸電阻：＜10mΩ。
