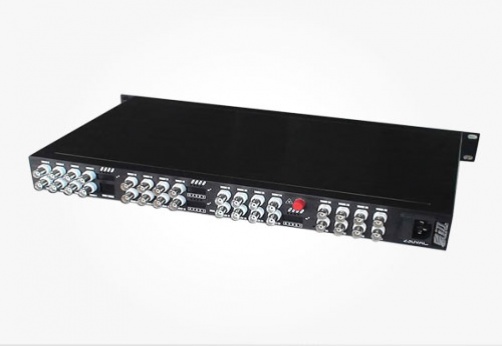

機架式視頻光端機(16-32路)

[易初?]機架式視頻光端機應用于城市交通監控系統；公安，平安城市監控系統；高速公路安防，收費系統；樓宇，校園監控網；工業監控（機場，化工，鋼鐵，石油，鐵路，水利，礦山等）；軍事監控（倉庫，邊防，守衛，國防等）；電力油田，電視臺節目傳輸系統；體育場館（現場視頻，音頻傳輸）

視頻光端機產品特點
(1) 支持防雷功能
(2) 工業級設計、SMT 工藝
(3) 全數字光纖傳輸平臺、同平臺多業務靈活配置
(4) 可提供臺式，集中插卡式機架2 種方式
(5) 自主知識產權大規模專用集成電路核心
(6) 單纖傳輸，可選雙纖
(7) PAL/NTSC/SECAM 全制式兼容，演播級傳輸質量
(8) 提供雙向異步數據(正向和反向)
(9) 可提供1 路異步數據，傳輸速率可達到115.200Kbps 以上
(10) 異步數據可為RS232/RS485/RS422/ Manchester 碼

產品應用范圍
（1）城市交通監控系統
（2）公安，平安城市監控系統
（3）高速公路安防，收費系統
（4）樓宇，校園監控網
（5）工業監控（機場，化工，鋼鐵，石油，鐵路，水利，礦山等）
（6）軍事監控（倉庫，邊防，守衛，國防等）
（7）電力油田，電視臺節目傳輸系統
（8）體育場館（現場視頻，音頻傳輸）

技術參數：
視頻輸入、輸出阻抗：75（非平衡）
標準視頻輸入/輸出電壓：1.0Vp-p Type
視頻電壓范圍：0.6-2.0Vp-p Type
微分增益（10%-90% APL）：<±1% Type
微分相位（10%-90% APL）：<±1 Type
信噪比：>60dB(加權)（8Bit）、>70dB(加權)（10Bit）
信道物理接口：BNC座

數據參數：
數據格式：RS232、RS422、RS485、曼碼、BIPHASE數據等
數據速率：0-300kbps
誤碼率：10-9
信道物理接口：標準鳳凰接線端子
接口連接器：
　　視頻連接器：BNC插座（可選12路、24路、32路）
　　數據連接器：壓接端子臺或RJ45（可選）
　　音頻連接器：壓接端子臺或RJ45（可訂制蓮花頭）
　　以太網連接器：RJ45（可選）
　　開關量連接器：壓接端子臺或RJ45（可選）
　　電話連接器：壓接端子臺或RJ45（可選）
　　E1接口連接器：BNC插座（可選）
　　光纖連接器： FC/PC（ST/PC可選）
　　電源連接器： 2芯接線端子臺

光學參數：
波長：1310nm/1490nm/1550nm（可選）
光纖類型：50/125u多模、62.5/125u多模、9/125單模（可選）
典型光輸出功率：-8~3dBm
典型接收機靈敏度：-30dBm
光學接口：FC（可選：ST、SC）
常規參數
工作電源：110V~240V交流自適應
工作濕度：0~95%無冷凝
工作溫度：-10℃ -- 70℃
存儲溫度：-40℃ -- 85℃
