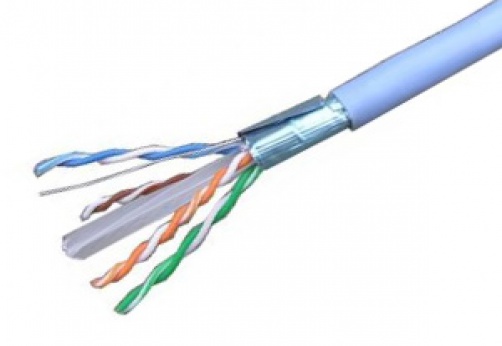

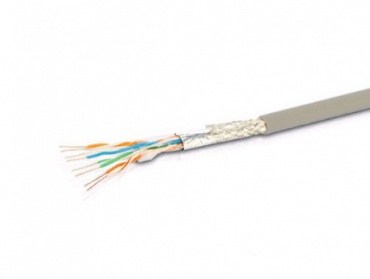

6類4對單屏蔽雙絞線

通過鋁箔屏蔽層提供良好的屏蔽效果
中心填充物可以保持絞對結構以及最佳的抗近端串擾和等效串擾性能
23AWG線規的導線可以改善插入損耗性能
符合UL認證的CM CMR 防水標準
給客戶帶來的益處
超出6類YD/T1019-2001、ANSI/TIA/EIA-568-B2-1和ISO/IEC 11801標準的要求。
支持千兆以太網(1000Base-T和1000Base-TX)以及速度更高的網絡(luò )

　[易初®]6類FTP4對電纜是一種高品質產品，可以和[易初®]的其他六類FTP產品配套使用，為用戶帶來最佳網絡(luò )性能。
　該電纜有4對，為實心絕緣銅導線。帶有鋁箔屏蔽層，有UL/CM/CMR阻燃等級、低煙無鹵(LSZH)可供選擇。該產品用于水平和垂直主干布線。

技術信息
物理規格
額定溫度:75℃
應用:在局域網中的水平連線
對應標準:YD/T1019-2001，TIA/EIA568B.2-1和ISO/IEC 11801,IEC61156-5

結構
導線:實芯裸銅線
AWG:23
導線標準直徑(MM):0.585
絕緣層:聚乙烯
平均厚度(MM):0.28
絕緣層直徑(±0.05MM):1.16
排擾導線:實芯鍍銅線
鋁箔:是
護套:PVC
平均厚度(±0.05MM):0.50
外徑(0.02MM):7.20
撕裂繩:有

機械特性
檢測對象:護套
材料:PVC
抗張強度檢測之前(MPA):≥13.8
老化延伸(%):≥100
老化條年(℃ X hrs):100X240
抗張強度檢測之后(Mpa):≥未老化的85%
老化延伸(%):≥未老化的50%
冷彎(-20±2℃ X4小時):無裂紋

電氣特性
1.0-100.0MHZ輸入阻抗(歐姆):100±6
帶寬:250MHZ
100-250MHZ輸入阻抗(歐姆):100±6
1.0-250.0MHZ時延偏離(ns/100m):≤45
線對對地的電容不平衡(pf/100m):≤330
20℃ 條件下的導線最大直流電阻(歐姆/km):73.2
電阻不平衡(%) :≤5
