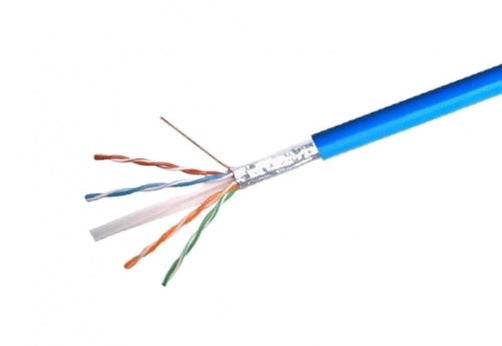

增強型6類4對屏蔽雙絞線

符合TIA/EIA-568-B.2-10 6A類ISO/SIC 11801Ea級標準的要求
通過中心填充物保持線對絞線效果以及最佳抗近端串擾(NEXT)和等效遠端串擾(ELFEXT)性能
使用鋁箔屏蔽避免電纜之間的外部近端串擾(ANEXT)
23 AWG線規的導體可以改善插入損耗性能
鋁箔可以實現最佳抗外來串擾性能
高于TIA/EIA-568-B-10 6A類標準以及ISO/IEC11801 Ea級標準的要求
支持10G Base-T、1000Base-T以及1000Base-TX局域網以及寬帶視頻應用

10G 6A類屏蔽雙絞線
[易初®]G6A類4對屏蔽雙絞線品質卓越，可以與其他[易初®]產品配套使用，為用戶帶來出色網絡(luò )性能。6A類屏蔽雙絞線包括4對23 AWG(0.6mm)線規的實心絕緣銅線。性能滿足TIA/EIA 568-B.2-10 6A類標準中針對6A類外部近端串擾(ANEXT)的要求以及ISO/IEC11801標準的Ea級要求，并且超出這些標準要求。

物理規格
額定溫度(℃):75
對應標準:TIA/EIA 568B.2-10和ISO/IEC11801 Ea級

結構
導線:實心裸銅線
AWG:23
導線標準直徑:0.60
絕緣層:HD PE
平均層直徑 (+/-0.05mm):1.15
填充物:聚乙烯
屏蔽層:鋁/聚酯μμ
護套:PVC或低煙無鹵
平均厚度:0.6
外徑(+/-0.2mm):7.3

機械特性
對象:護套
抗張強度檢測之前(Kg/mm2):≥1.05
老化延伸(%):≥100
老化條件Kg/mm2(℃×小時):100*240
抗張強度檢測之后(Kg/mm2 pt):≥未老化的85%
老化延伸(%):≥未老化的50%
冷彎(-20+/-2℃×4小時):無裂紋

電氣特性
1-500MHz輸入阻抗(歐姆):100±15
帶寬 500Mhz
1-500Mhz輸入抗阻(歐姆):100±22
1-500Mhz時延偏離(ns/100m):≤45
線對與地的電容不平衡(pf/100):≤330
導線在20℃的最大直流(Ohms/Km):72
電阻不平衡(%):≤5
