光纖入戶方案

1.1 FTTH系統中無源光網絡(luò )的劃分

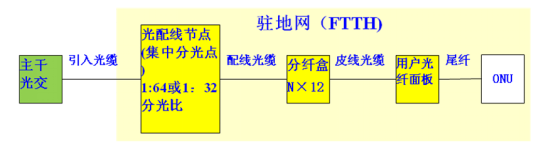

無源光網絡(luò )，英文稱之為PON或ODN。在工程上，人們習慣于將ODN劃為五個子系統。請見下圖。




配線光纜段以下包括三個子系統。配線光纜子系統、入戶光纜子系統以及用戶終端子系統。

配線光纜子系統的主要設備是分光配線箱，它的任務就是上承饋線光纜、下承配線光纜以及安置光分路器。

入戶光纜子系統主要由樓層分線箱和入戶光纜組成。樓層分線箱具有和銅纜分線箱相同的作用?？梢宰鳛檫\營商和物業管理的分界點，有時也作為開通用戶時的入戶光纜接入點。

用戶光纜子系統主要由光信息面板以及用戶終端跳線組成。有了光信息面板，光信號的接入就像使用網線連RJ45接口與接計算機一樣方便了。







1.2 本小區FTTH全覆蓋項目設計思路：

以皮線光纜布放到用戶家庭內或家門口為工程完工的標志，入戶皮線光纜在用戶開通時成端。駐地網引入光纜（主干光交到駐地網集中分光點）、配線光纜（集中分光點到樓道分纖盒）按駐地網總戶數規模進行規劃建設，引入光纜根據分光器選擇32戶或64戶一芯，配線光纜一戶一芯。對于分光器、OLT PON口等資源，建設初期按一定比例進行配置，后期根據用戶需求和資源利用情況進行增擴。建設裝機界面根據樓宇實際情況以樓道分纖盒和住戶門頭兩種界面為主，有用戶需求時由裝機人員完成皮線光纜入戶成端。裝機時住戶需要配置ONU，電話和寬帶線從ONU上出線。（ONU需要接電源）

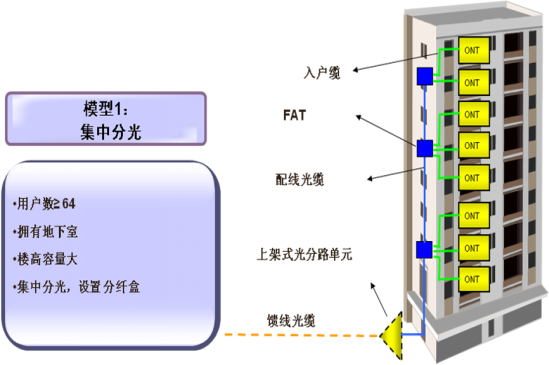

高層集中分光：






結合本項目實際情況，1-4號樓每個單元5、14、23層匯集（50米/戶）；5、14號樓每個單元4、12、17層匯集，匯集點通過36或24芯光纖匯聚至1樓或地下室光纖交接箱匯集，各樓光纖交接箱通過12芯光纖匯集至幼兒園主機房處，上聯設備；




1.3 系統產品簡介

1.3.1 ODF綜合配線箱

ODF(Optical Distribution Frame)光纖配線架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能。

ODF可以對光纜纖芯和尾纖起到保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機柜/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便于管理、是光纖通信光纜網絡(luò )終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。

它是光傳輸系統中一個重要的配套設備，主要用于光纜終端的光纖熔接、光連接器安裝、光路的調接、多余尾纖的存儲及光纜的保護等，它對于光纖通信網絡(luò )安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連接操作不便、功能較少、結構簡單等缺點?，F在光通信已經在長途干線和本地網中繼傳輸中得到廣泛應用，光纖化也已成為接入網的發展方向。



產品的重要特點，友好的線纜路徑，全程的半徑保護以及停車場的設計使得光分路器尾纖管理安全可靠、簡單明晰。

金屬箱體密封良好，可以有效保護光纖，防塵、防水、防蟲和其它污染。




1.3.2 光纜交接箱



光纜交接箱是室外光纜接入網中主干光纜與配線光纜節點處實現室外光纖配線的設備，可以實現光纖的直通、盤儲、和光纖的熔接、調度功能。
可室外落地、架空安裝兩種方式。
規格：144芯、288芯。





箱體性能:

    光纜交接箱是安裝在戶外的連接設備，對它最根本的要求就是能夠抵受劇變的氣候和惡劣的工作環境。它要具有防水氣凝結、防水和防塵、防蟲害和鼠害、抗沖擊損壞能力強的特點。它必須能夠抵御比較惡劣的外環境。因此，箱體外側對防水、防潮、防塵、防撞擊損害、防蟲害鼠害等方面要求比較高；其內側對溫度、濕度控制要求十分高。
    按國際標準，這些項目最高標準為IP66。但能達到該標準的箱體外殼并不多。目前國內使用的光纜交接箱箱體主要有：原裝德國KRONE箱體，箱體采用不飽和聚酯玻璃纖維增強材料（SMC），在防水、防潮、防撞擊損害方面有較好的性能。國內參照KRONE箱體的仿制品是以鐵質為主的金屬箱體（一般達到IP65標準）。對于金屬箱體，由于其在防水氣凝結方面的低劣性能，注定不會(huì )得到大量使用，并逐漸被淘汰。國內一些份仿制品由于材料性能問題導致箱體在防水氣凝結和抗沖擊兩項性能上與引進德國的KRONE有較大差異，另外由于密封膠條抗老化性能較差，在防水、防塵兩項性能上表現也一般。當然在光纜交接箱安裝位置的外環境比較好時，降低性能要求，減少投資也是可以接受的。
    產品特性：光纜交接箱是用于室外的主干光纜與配線光纜連接的接口設備，能夠實現光纖的接續和配線有直接連接和交叉連接的功能。 采用熔配一體化抽à-式模塊，使交接箱容量大，密度高。箱體采用高強度SMC聚脂箱體，具有良好抗腐蝕、耐老化性能，能抵受劇烈的氣候變化以及適應惡劣的工作環境。箱體具有良好的密封性能，防護等級達到GB/T4208 IP65級。具有很好的安裝性能及防破壞功能。箱體具有安全可靠的光纜固定與接地保護裝置。光纜交接箱體箱材料為SM,容量0～576芯。
    技術特性: ； 高壓防護接地與機箱絕緣電阻：≥20000MΩ/500V(DC) 箱高壓防護接地與機箱間耐壓≥15000V(DC)/1min，不擊穿，無飛弧。箱體靜負荷能力：殼蓋≥980N，側表面≥980N，門鉸鏈≥200N ?； 機箱的密封防護等級：達到GB4208標準中IP65級 工作環境:環境溫度：-45℃～+80℃ 相對濕度：40℃時小于95％ 大氣壓力：70～106Kpa
