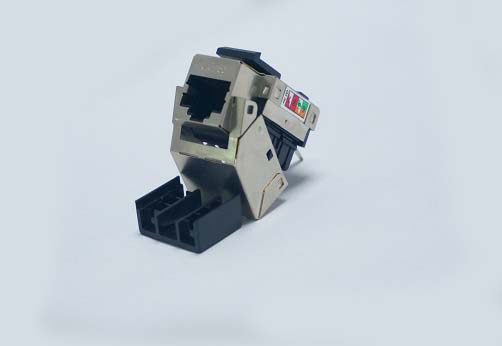

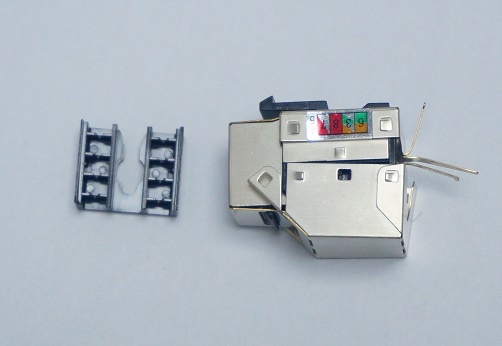

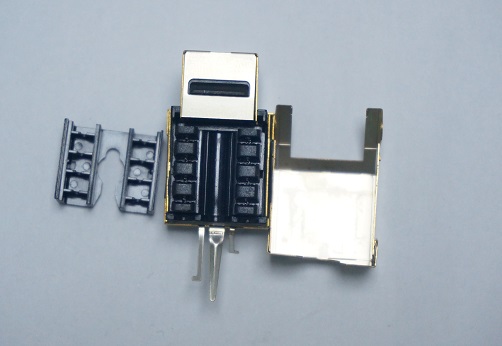

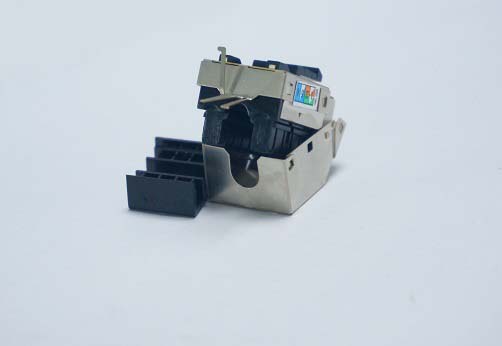

易初®超五類屏蔽信息模塊采用特有的導線框架設計，密封的絕緣穿破觸點能保證可靠的連接和高于5e類標準的性能。易初®超五類屏蔽信息模塊帶有金屬涂層屏蔽層，可以最大限度地防止電磁干擾。易初® 模塊端接帽是該產品的獨特之處，它采用了一種簡單快速的“壓入”安裝方式，端接帽每次扣鎖時能保證導線同步端接。模塊端接帽有彩色編碼，便于導線排列定位及加快安裝速度。端接帽印有T568A/B彩色編碼。

易初®超五類屏蔽信息模塊可以與各種易初® 面板、易初® 模塊式配線架、適配器和安裝盒匹配使用，能適應任何的86型工作站插座安裝配置。與[易初®]5類和[易初®]超5類產品保持兼容；可免工具端接。易初® 模塊有更高性能，所有性能參數包括近端串擾（NEXT）、衰減、回損都超過已有的ANSI/TIA/EIA 5e類標準，完全滿足5e類信道標準。

信息模塊帶有金屬涂層屏蔽層，可以最大限度地防止電磁干擾

可以使用兼容工具進行端接，同時可以安裝在信息面板上和獨立模塊化配線架上（HTYC-3P-0124），無需專門特殊模塊，節省成本。

滿足YD/T1019-2001，ANSI/TIA/EIA-568B和ISO/IEC 11801標準

采用標準的RJ45接口形式，可以與RJ11接口形式兼容

超過5e類性能可提供更高兆位應用

帶有金屬涂層屏蔽層

·彩色編碼的端接蓋減少了接線錯誤

·線纜排列的獨特折迭方式確保線對保持在接觸范圍內，從而具有超強性能

·扣鎖式端接帽確保導線完全端接并且防止導線滑動及舒緩應力

·密封絕緣穿破觸點能保護導線的連接、避免傷手

·彩色模塊便于識別和易于網絡(luò )管理

·匹配易初® 面板、易初® 模塊式配線架、適配器和安裝盒，適用于任何工作站通訊插座的安裝配置。

技術規格

IDC模塊

·氣閉式連接器-絕緣穿破適用于22到24 AWG (0.6，0.5到0.4 mm)塑料絕緣實芯銅線

·耐用性：200次

模塊化插孔

·8針連接器兼容于6針插頭

·耐用性：1000次插拔

物理特性

尺寸(H xWx D)

20 X 20 X 32 mm

材料

·卡入模塊：阻燃塑料，UL94V-0，灰色、杏仁色、白色、黑色、橙色、紅色、黃色、綠色、藍色、紫色或棕色

·端接帽：阻燃塑料，UL 94V-0，透明色

IDC模塊

·IDC線夾材料：鍍鎳磷青銅

·密封線夾，密封于阻燃塑料托內，UL 94V-0黑色

 模塊化插孔

·觸點材料：鍍有50微英寸金鎳的磷青銅

電氣特性

·介電強度：1000V 60Hz條件下1分鐘 不擊穿

·直流電阻：0.3歐姆

·額定電流：最大1.5 A

·絕緣電阻：最小500兆歐姆

·觸點電阻：每個觸點1毫歐姆
