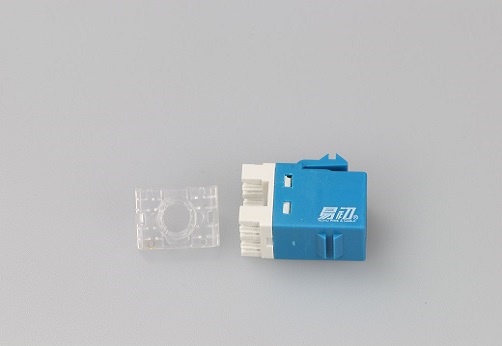

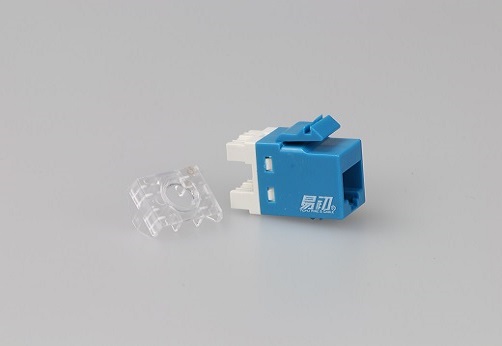

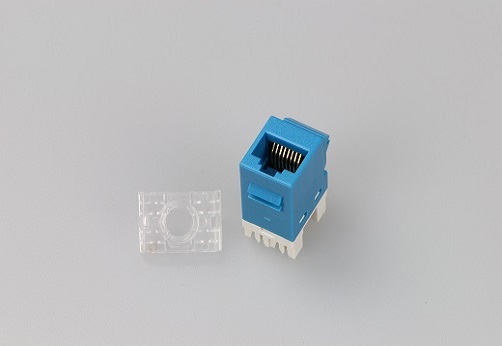

易初®六類非屏蔽信息模塊是模塊化連接產品線中的一種新壓接式UTP連接器，完全滿足YD/T1019-2001、ISO/IEC 11801:2002 Ed2.0的相關要求。易初®六類非屏蔽信息模塊是基于易初公司特有技術，確保極佳的長期可靠性以及極其穩定的傳輸性能。獨特的線式IDC端接界面允許使用通用連接工具快速、方便地安裝。特定的線對定位卡能夠確保安裝者獲得一致的安裝型性能。

易初®六類非屏蔽信息模塊是在易初®模塊式數據配線架和易初®接口面板系列上端接UTP線纜的最佳選擇。它適用于幾乎所有的工作站插座、集中點和通訊室的安裝應用。其無可比擬的6類標準所有參數。所有性能指標包括NEXT、FEXT、衰減和回損都設計成保證250MHz帶寬傳輸的性能。易初®六類非屏蔽信息模塊設計用于所有六類系統。

特性與益處

·采用標準的RJ45接口形式，可以與RJ11接口形式兼容

·250MHz可用帶寬提供充足的6類標準需求

·真正向后兼容于5e類和5類，保護布線投資

·專用技術提供長期的可靠性和穩定性

·專用的線對定位卡，確保每一個安裝者均能獲得一致的端接后性能，同時緩解線纜應力

·獨特的通用IDC端接塊允許使用通用的端接工具

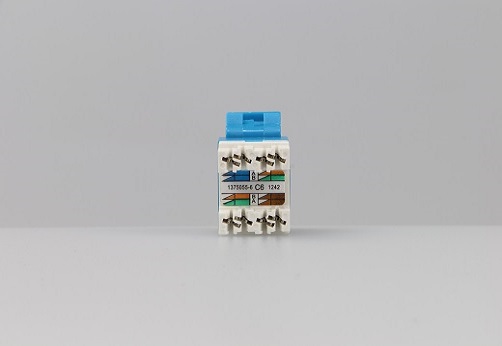

·易辨的568A/B色碼標志防止端接錯誤

應用

·通訊插座

.多用戶通訊插座

.集中點

·模塊配線架

技術規格

IDC端接界面

·氣閉式連接器絕緣穿破適用于22到24 AWG (0.64到0.51 mm)塑料絕緣實芯銅線

·耐用性：200次任意上述線規組合的端接

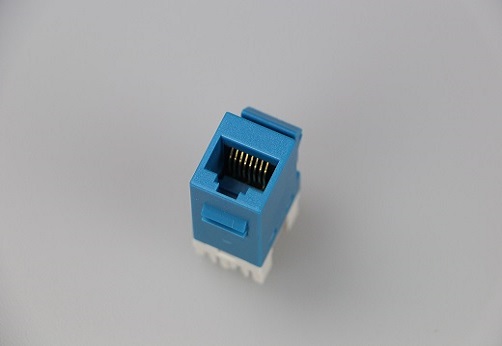

模塊化插孔

·8針，遵從FCC 68分部、F子部和IEC603-7

·8針連接器兼容于4針插頭

·耐用性：1000次插拔

物理特性

尺寸(H xWx D)

(包括保護蓋)20.8 X 19.7 X 34.7 mm

材料

·卡入模塊：阻燃塑料，UL94V-0，藍色、灰色、白色、黑色、橙色

·IDC外殼：阻燃塑料，UL94V-0，白色

·線對定位卡：阻燃塑料，UL 94V-0，透明

·標志蓋：阻燃塑料，UL 94V-0，黑色

IDC端接界面

·IDC線夾材料：鍍鎳磷青銅

·密封線夾，密封于阻燃塑料托內，UL 94V-0，黑色

模塊化插孔

·觸點材料：鍍有50微英寸金鎳的磷青銅

電氣特性

·介電強度：1000V RMS 60Hz條件下1分鐘

·直流電阻：0.3歐姆

.額定電流：最大1.5 A

·絕緣阻抗：最小500兆歐姆

·接點阻抗：每個接點1 毫歐姆
